Аппарат теплообменный пластинчатый разборный Ридан НН 22Е
Нажмите чтобы увеличить
Ридан НН 22Е – пластинчатый разборный теплообменник. Присоединения фланцевые ДУ 100 мм. Площадь одной пластины равна 22 дм2.
Используется для подготовки воды или гликолевых смесей в сфере жилищно-коммунального хозяйства (ГВС, отопление и вентиляция). Помимо стандартных задач в ЖКХ, способен решать вопросы с тепловым обменом жидких сред в тяжелой, химической, нефтяной, пищевой промышленности, атомной энергетике, судоходстве.
Срок эксплуатации данного теплообменника равен 15 годам (при своевременном техническом обслуживании).
Характеристики
- Рабочая температура: от –30 °С до +200 °С
- Максимальное рабочее давление: до 16 бар
- Используемые материал прокладок: Nitril, EPDM, Viton
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

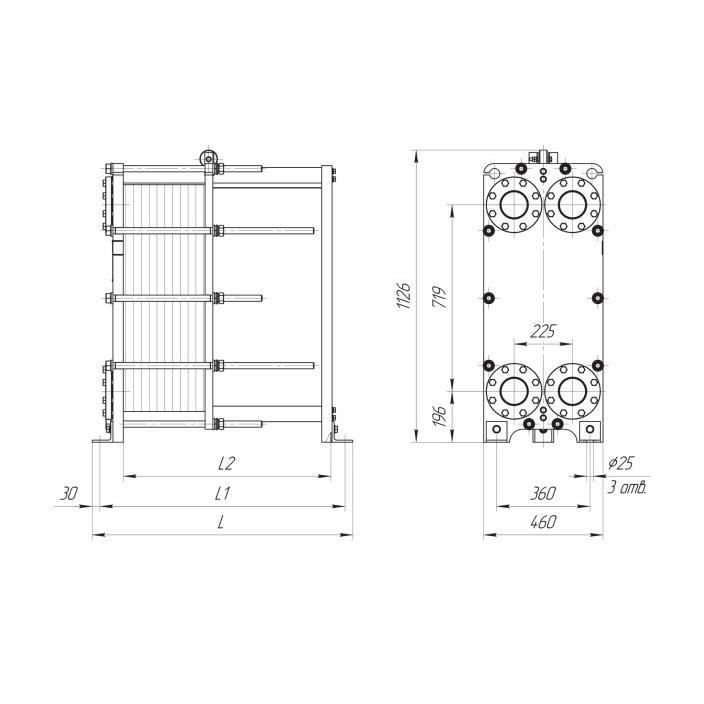

Таблица размеров
|
Тип теплообменника |
№ рамы |
Размеры, мм |
Стяжные шпильки |
Кол-во пластин, шт |
Макс масса, кг |
|||
|
L |
L1 |
L2 |
Размер |
Кол-во |
||||
|
Расчетное давление 10, 16 бар |
||||||||
|
НН№22Е |
1 |
705 |
645 |
500 |
М24 |
10 |
11-35 |
349 |
|
2 |
1005 |
945 |
800 |
36-80 |
420 |
|||
|
3 |
1405 |
1345 |
1200 |
81-140 |
515 |
|||
|
4 |
1705 |
1645 |
1500 |
141-185 |
588 |
|||
Стоимость
Цена теплообменного аппарата Ридан НН 22Е может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.
Для расчета необходимы:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
