Аппарат теплообменный пластинчатый разборный Теплохит ТИ 16,5 (ДУ 80)
Нажмите чтобы увеличить
Теплохит ТИ 16,5 (ДУ 80) – пластинчатый разборный теплообменный аппарат. Присоединения – фланцевые ДУ 80.
Максимальное количество пластин – 171 штука, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.
Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.
Характеристики
- Рабочая температура: от –30 °С до +190 °С
- Максимальное рабочее давление: до 16 бар
- Используемые материал прокладок: Nitril, EPDM, Viton
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

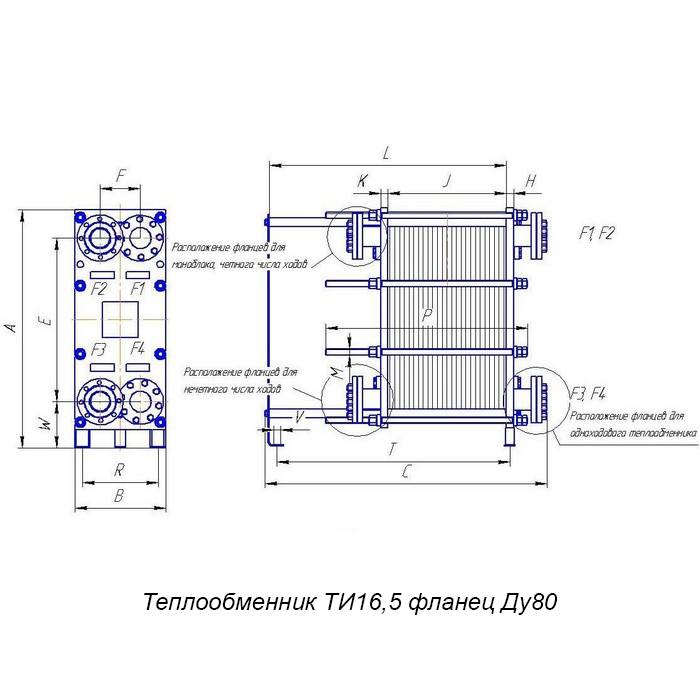

Таблица размеров
|
число пластин |
A |
B |
C |
E |
F |
H6 |
H10 |
H16 |
H25 |
K6 |
K10 |
K16 |
K25 |
L |
P |
M6 |
M10 |
M16 |
M25 |
R |
T |
V |
W |
|
До 41 |
1005 |
384 |
695 |
690 |
170 |
30 |
30 |
30 |
- |
30 |
30 |
30 |
- |
500 |
500 |
24 |
24 |
24 |
- |
319 |
500 |
17 |
195 |
|
43-81 |
1005 |
384 |
945 |
690 |
170 |
30 |
30 |
30 |
- |
30 |
30 |
30 |
- |
750 |
750 |
24 |
24 |
24 |
- |
319 |
750 |
17 |
195 |
|
83-121 |
1005 |
384 |
1195 |
690 |
170 |
30 |
30 |
30 |
- |
30 |
30 |
30 |
- |
1000 |
1000 |
24 |
24 |
24 |
- |
319 |
1000 |
17 |
195 |
|
123-181 |
1005 |
384 |
1445 |
690 |
170 |
30 |
30 |
30 |
- |
30 |
30 |
30 |
- |
1250 |
1250 |
24 |
24 |
24 |
- |
319 |
1250 |
17 |
195 |
|
183-241 |
1005 |
384 |
1595 |
690 |
170 |
30 |
30 |
30 |
- |
30 |
30 |
30 |
- |
1400 |
1450 |
24 |
24 |
24 |
- |
319 |
1400 |
17 |
195 |
Стоимость
Цена теплообменного аппарата Теплохит ТИ 16,5 (ДУ 80) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.
Для расчета необходимы:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
