Аппарат теплообменный пластинчатый разборный Danfoss XG 30

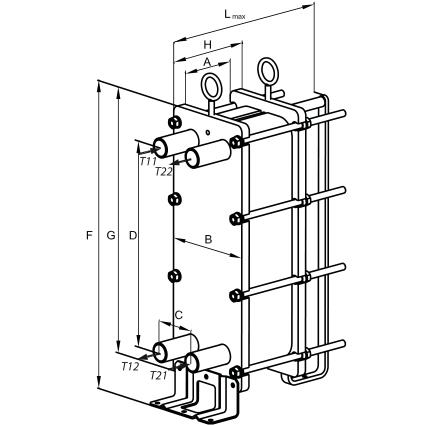

Габаритный чертеж пластинчатого разборного теплообменника Danfoss XG 30

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Danfoss XG 30 – фото внешнего вида

Пластинчатый разборный теплообменник Danfoss XG 30 передает тепло от одной среды другой. Состоит из пакета пластин с прокладками и прижимных плит, собранных в единую конструкцию с помощью стяжных шпилек. Пластины образуют два контура: теплоноситель и теплопотребитель. Среды в процессе теплообмена не смешиваются друг с другом.

Danfoss XG 30 оснащен присоединительными фланцами диаметром 65 мм. Максимальное рабочее давление 16 бар. Площадь одной пластины 0,098 м2.

Теплообменные аппараты этой серии применяются в сфере ЖКХ для приготовления воды под горячее водоснабжение, отопление и для вентиляции.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Danfoss
Модель: XG 30
Наличие: уточните у менеджера
Склад в Уфе:
ул. Испытателей, дом 2

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

Кол-во пластин	Габаритные размеры, мм									S теплообмена, м2	Вес, кг
Кол-во пластин	A	B	C	D	E	G	H	F	J	S теплообмена, м2	Вес, кг
10	29,5	360	150	665	205	910	89,5	965	150/50	1,13	182
20	59	360	150	665	205	910	119	965	150/50	2,54	194
30	88,5	360	150	665	205	910	148,5	965	150/50	3,95	206
40	118	360	150	665	205	910	178	965	150/50	5,36	218
50	147,5	360	150	665	205	910	207,5	965	150/50	6,77	231
60	177	360	150	665	205	910	237	965	150/50	8,18	243
70	206,5	360	150	665	205	910	266,5	965	150/50	9,6	255
80	236	360	150	665	205	910	296	965	150/50	11	267
90	265,5	360	150	665	205	910	325,5	965	150/50	12,4	279
100	295	360	150	665	205	910	355	965	150/50	13,82	292
110	324,5	360	150	665	205	910	384,5	965	150/50	15,23	304
120	354	360	150	665	205	910	414	965	150/50	16,64	316
130	383,5	360	150	665	205	910	434,5	965	150/50	18	328
140	413	360	150	665	205	910	473	965	150/50	19,46	340

Стоимость

Цена теплообменного аппарата Danfoss XG 30 может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
